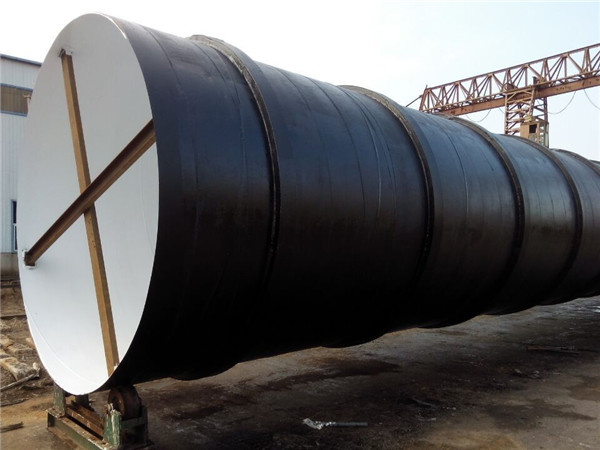

很多大口徑螺旋管都會(huì )在中間增加一個十字支架，那么這個支架是干什么的呢？

1固定措施

在下列情況時需要對固定點進行承載力和穩定性驗算：

1直接固定在大口徑螺旋管應進行承載力驗算。

2通過預埋件固定在磚墻上，除對墻體進行承載力驗算外．還應對預埋件的錨板及錨筋進行承載力計算。

3采用膨脹螺栓固定在墻體上，膨脹螵栓應按墻面支架上的反力選定，墻體同樣應進行必要的承載力及穩定性驗算

4接焊接于鋼結構構件上，應保證被焊件的承載力和穩定性。

2材料選用

托吊架材料技術性能應符臺技術標準，一般選月Q235—A.F即可。

3大口徑螺旋管與支架聯結

為改善大口徑螺旋管受力狀況．固定支架與管道聯結的筋板不能直接與管道焊接，而應通過弧形加強板聯結。

4支架布置原則

1作為固定點的建筑物、構筑物和設備，應有足夠的承載力和穩定性。

2大口徑螺旋管支架應在管道允許跨度內設置．并符合以下要求：

a 設在設備和集中荷載附近

b設在彎管和大直徑三通式分支管附近

c盡可能利用建筑物、構筑物的梁和柱等設置托架的生根構件

d支架設在不妨礙管道與設備連接和檢修的部位。

e除設置承重固定支架外，還必須設置導向活動支架。

5施工作業空間

當大口徑螺旋管中有兩根以上的管道并排安裝時．托架之間應保持定的距離．如圖5，1、3#管道離剪力墻的距離應≥ 100mm 困空間狹小而無法保證安裝作業空間時．2#管須調整，使其與剪力墻距離≥200mm 。

6施工注意事項

膨脹節安裝前應作預拉伸(壓縮)處理。
